機械手自動換刀主軸去毛刺視頻合集

機械臂自動換刀換刀指的是加裝在機械臂上，可實現快速換刀的電主軸?？偟膩碚f，目前機械手上用的自動換刀主軸全部依賴于進口，常用的就是日本NAKANISHI自動換刀主軸NR3060-AQC和NR4040-AQC這兩款產品。這兩款自動換刀主軸目前在機械手領域常用于去毛刺加工。亦可搭配浮動刀把，稱為自動換刀浮動電主軸。

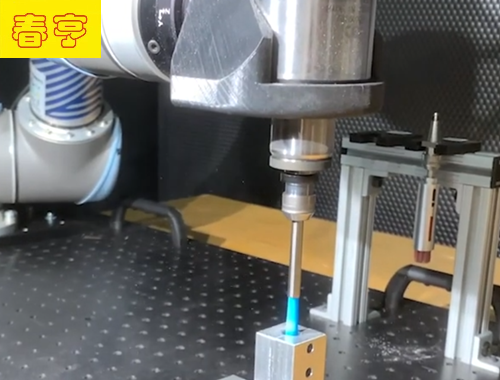

機械手自動換刀主軸NR3060-AQC應用視頻

機械手自動換刀主軸NR4040-AQC應用視頻

機械手自動換刀主軸型號及參數

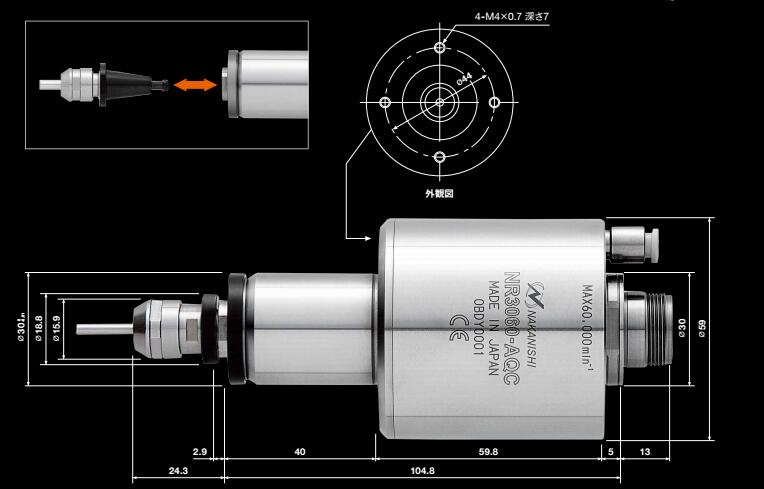

（1）6萬轉機械手自動換刀主軸

       型號：NR3060-AQC

    種類:電主軸

    外徑:φ30mm

    允許轉速：60,000分鐘-1(電機轉速)

    換刀氣壓：0.6兆帕

    主軸跳動精度：1μm以內

    適用筒夾：

    QC3-K / QC3-KR（用于夾頭 CHK）

    QC3-A / QC3-AR（用于夾頭 CHA）

    QC3-SS（用于夾頭 CHSS）

    重量：1230克

    標準設備/配件

    扳手（22×27）：1

    帶過濾器的空氣軟管（K-251）：φ6mm × 2m 1

    ●夾頭夾具采用氣動夾緊方式，更換方便快捷。

    ●使用夾頭架，可在機外準備工具，極大地改善了裝夾工作。

    ●夾頭有3種（CHK φ0.5～φ6.35mm、CHA φ0.5～φ4.0mm、CHSS φ1.0～φ3.175mm）可供選擇。

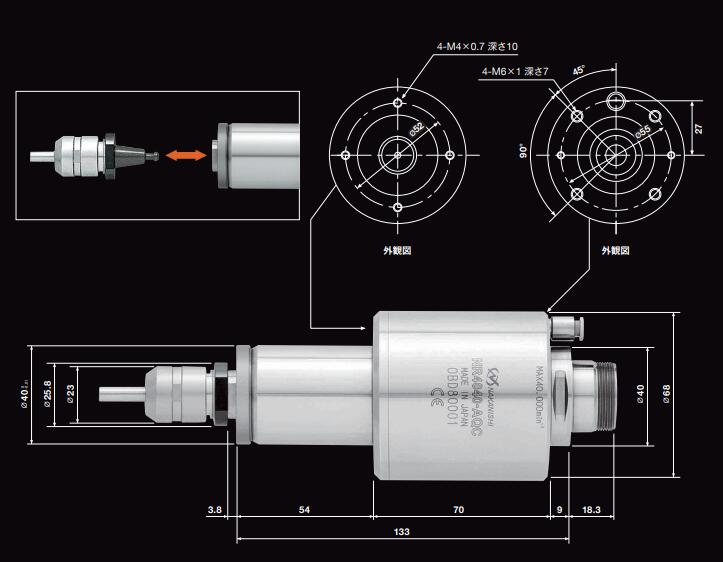

（2）4萬轉機械手自動換刀主軸

    種類:電主軸

    外徑:φ40mm

    主軸跳動精度:1μm以內

    允許轉速:40,000分鐘-1(電機轉速)

    換刀氣壓:0.55~0.6MPa

    重量:2,160克

    適用電機:EM-4020/EM-4020A/EM-4040/EM-4040A

    適用筒夾:

    QC5-16 / QC5-16-R（用于夾頭 CH16）

    QC5-K / QC5-KR（用于夾頭 CHK）

    標準設備/配件

    扳手 (36)：1

    帶過濾器的空氣軟管 (K-251)：φ6mm x 2m

    ●夾頭夾具采用氣動夾緊方式，更換方便快捷。

    ●使用夾頭架，可在機外準備工具，極大地改善了裝夾工作。

    ●備有兩種類型的夾頭支架和多種夾頭尺寸（CH16、CHK）。

   總而言之，這兩款機械手自動換刀主軸都能加裝在機械手臂上，最大的區別在于輸出功率不同.前者輸出功率只有350W，適用于鋁件、鋁鑄件等3mm以下毛刺去除；后者輸出功率可達1200W，扭矩0.5N.m,輸出力度大，適用于鋼件、鑄鐵等4mm以下毛刺、C4倒角等。
