TY2100表磁分布自動測試系統

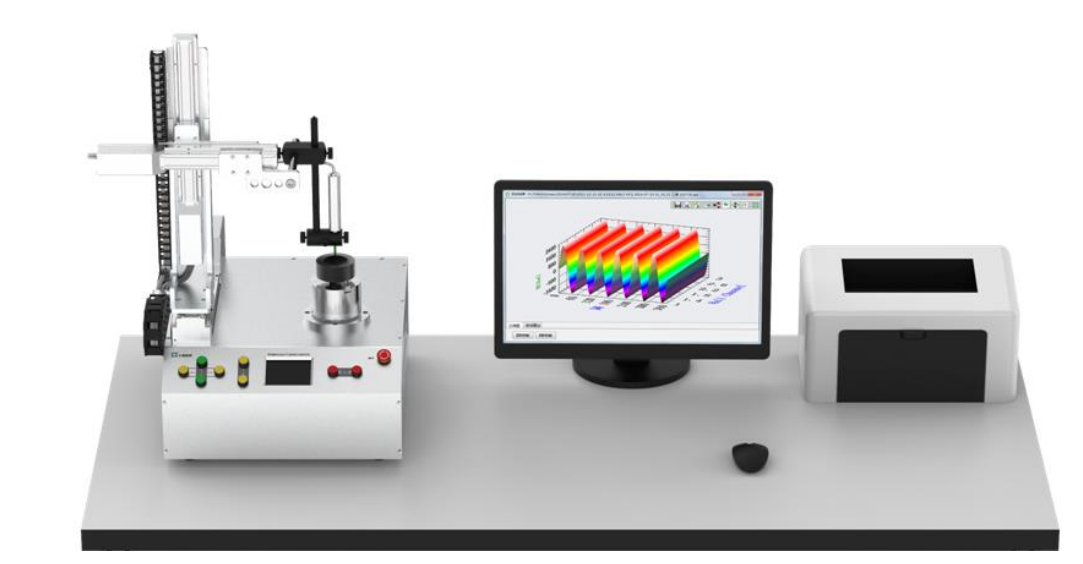

TY2100是一款專用于全自動測量永磁材料與電機轉子表面磁場分布的系統，主要由測試平臺(內置數字特斯拉計、探頭三軸定位裝置、旋轉卡盤、運動控制器)、平面樣品夾具(選件)、計算機及軟件等組成。具有設計先進、簡單實用、操作方便等特點；可對樣品的表面進行全自動三維掃描，并自動計算磁材的表磁分布、各極的磁參量、繪制表磁分布曲線。

TY2100表磁分布系統產品特征

數字特斯拉計：測量范圍：0～2000 mT，最小分辨力：10 μT，測量不確定度達 0.5%。

霍爾探頭：探頭傳感芯片由耐磨材料封裝，材質有彈性不易折斷。

旋轉測試平臺：測試平臺裝有旋轉卡盤，采用精密電機驅動，帶動被測樣品在 W 軸方向旋轉。

卡盤及軸承：選用進口品牌，標配卡盤同心度達 0.05 mm，運行更加平穩。

四軸運動控制：XYZW 軸的運動控制具有軟件自動控制和按鍵手動控制二種模式。

無磁三爪卡盤（選配件）：特殊應用情況下可選配無磁三爪卡盤。

平面樣品夾具（選配件）：用于測試不同尺寸的平面樣品、立方體樣品等。

軸向霍爾探頭（選配件）：用于平面樣品、立方體樣品等的表磁測試。

TY2100表磁分布系統主要應用

環型樣品測試：可測試圓柱型永磁、多極磁環、磁瓦、小型電機轉子、磁輥等樣品。

平面樣品測試：可選配平面樣品夾具和軸向霍爾探頭，用于測量不同尺寸的平面樣品、立方體樣品的表磁分布特性。

測量表磁參數：極數、極性、磁極的峰值、角度、面積、寬度、半寬高、充磁角度；每個表磁參數的結果中均包含最大值、最小值、平均值、標準差等。

繪制表磁曲線：繪制 X-Y 直角坐標磁場分布圖、極坐標磁場分布圖、2～32 次諧波分析圖、三維磁場分布圖等。

TY2100表磁分布系統主要技術指標

TY2100表磁分布系統樣品規格

TY2100表磁分布系統一般技術規格

TY2100表磁分布系統配置清單
