RSK水平儀使用方法

RSK水平儀使用方法

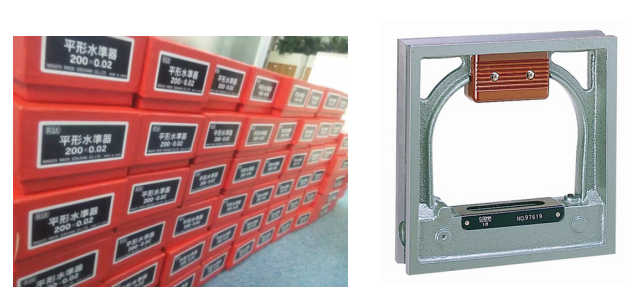

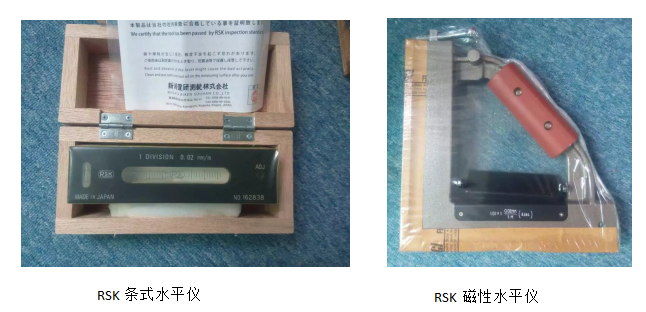

RSK氣泡水平儀有條式水平儀、框式水平儀、磁性水平儀等。  RSK框式水平儀和條式水平儀，主要用于檢驗各種機床及其他設備的平直度，安裝的水平位置和垂直位置的正確性，并可檢驗微小傾角。RSK水平儀是機床制造、安裝和修理中必備的檢驗工具。

RSK水平儀是以水準器作為測量和讀數元件的一種量具。水準器是一根密封的玻璃管,內表面的縱斷面為帶曲率半徑的圓弧面。水準器的玻璃管內裝有粘滯系數較小的液體,如酒精、乙醚或其混合物等,沒有液體的部分為水準氣泡。玻璃管內表面縱斷面的曲率半徑與分度值之間存在著一定的規律,根據這一規律即可測出被測平面的傾斜度。

   RSK水平儀在調機床或工件水平時,要交錯多角度進行測量校準,也就是通常的X軸和Y軸的校調,多調幾個角度會更準確，水平儀底面與被調平面應完全接觸,待氣泡完全靜止后方可進行讀數,調整到使水泡處于正中位置就達到要求了.RSK框式水平儀還有個側面的測試面,主要用于測垂直面的,方法與上面相同.

1.大面積工件測量時，應分成多段進行測量，然后根據各段的測量讀數，繪出誤差坐標圖，以確定其誤差的最大格數。2.機床工作臺面的平面度檢驗方法，在工作臺面上放一橋板，其上放RSK水平儀，水平儀置于行程的中間位置，分別沿測量方向移動橋板，每隔橋板跨距記錄一次水平儀讀數。通過工作臺面上三點建立基準平面，根據水平儀讀數求得各測點平面的坐標值。誤差以任意300毫米 測量長度上的最大坐標值計。

   RSK水平儀在使用時應輕拿輕放,盡量不要碰撞,以避免RSK水平儀里面的機械調整件移位,進而引起精度的不準確；水平儀使用完后，應涂上防銹油并妥善保管好，RSK水平儀上的調整螺母不得隨意擰動，如果覺得測量不準時，請聯系RSK中國總代理-春亨工具，進行專業的校準。

RSK新瀉理研中國總代理：http://m.xntry.com/RSK.htm
